GRACO Road Lazer RoadPak Система нанесения дорожной разметки

Система RoadLazer RoadPak устанавливается внутри багажника или на прицепе автомобиля и крепится к фаркопу. Это компактное и высокопроизводительное оборудование для нанесения дорожной разметки на скорости до 16 км/ч полностью сконфигурировано на железном паллете-раме.

Система работает от бензинового двигателя Kohler, мощностью 18 л.с. Аппарат может быть укомплектован одним или двумя поршневыми насосами с гидравлическим приводом, способными распылять материал с максимальным давлением до 200 бар. К каждому из насосов может быть подключено 3 или 4 распылителя. В зависимости от конфигурации, система собирается от одного до трех часов. Установленная видеокамера позволяет оператору следить за процессом нанесения дорожной разметки из кабины автомобиля. Всего один человек руководит всем процессом от его начала и до конца с помощью контрольной панели управления Skipline.

RoadLazer, установленный в кузов автомобиля может одновременно наносить двойную сплошную линию и светоотражающие шарики.

Система RoadLazer включает в себя программируемый контроллер управления Skipline; два поршневых насосов с гидравлическим приводом; два пневматических краскопульта, наносящих краску; два распылител с пневматическим приводом, наносящих светоотражающие микросферы.

Контроль управления Skipline включает в себя блок управления и кабеля длиной 9 метров. Skipline управляет распылителями RoadLazer, включая и выключая их, а также управляет дополнительным навесным оборудованием.

К автомобилю крепится специальная механическая направляющая система, которая дает оператору ориентир для центрировки носимых линий слева и справа относительно автомобиля.

Видеосистема Video Guidance System показывает оператору видеоизображение осевого направления для центрирования полос для центрировки носимых линий слева и справа. Даная система состоит из монитора диагональю 9 дюймов; видеокамеры; кабелей, соединяющих монитор и видеокамеру; монтажного кронштейна.

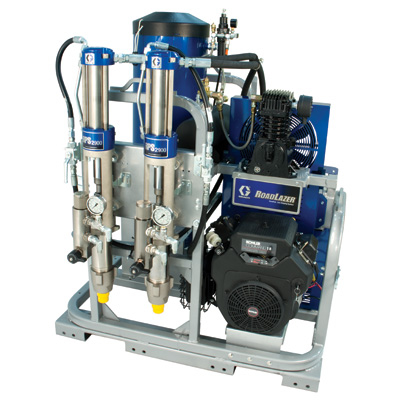

Поршневые насосы GracoRPS 2900 с гидравлическим приводом обеспечивают подачу краски в краскопульты. Система может быть укомплектована одним или двумя насосами. Используя два насоса можно наносить одновременно линии разных цветов. Также можно отключить один из насосов и наносить одну линию.

Пневматические пистолеты-распылители стеклянных светоотражающих шариков распыляют их после подачи команды от контроллера Skipline. Распылители шариков имеют возможность ручного регулирования ширины их нанесения, для экономии материала.

Баки могут вместить до 200 кг светоотражающих шариков, что позволяет работать долго без дозаправки.

Опционально для более удобного перемещения можно установить комплект с лебедкой.

Открытие и закрытие краскопультов с краской и пистолетов для нанесения стеклошариков осуществляется с пульта управления контроллера Skipline.

За счет использования специальных окрасочных сопел фирмы Gracoдля нанесения дорожной разметки, линии получаются четкими, с ровными краями.

Преимущества разметочной системы RoadLazer RoadPak:

• Легкое подсоединение всей системы к фаркопу автомобиля одним человеком без использовании кранов и вспомогательных приспособлений всего за несколько секунд.
• Использование мощных производительных поршневых насосов Viscount с гидравлическим приводом из нержавеющей стали 300.
• Возможность использования красок на водной основе и растворителе.
• Четкость линий на скорости до 16 км/ч.
• Нанесение предварительной разметки на скорости до 32 км/ч.
• Вместительный бак на 208 л для стеклошариков.
• Забор краски происходит на прямую из бочек с материалами.
• Мощные пневматические колеса с системой отсутствий колебаний во время движения.
• Система контроля расхода материала, которая в режиме реального времени способна рассчитать стоимость работы.
• Видеоконтроль за проведением нанесения разметки.
• Давление во всех насосах регулируется всего одним краном.
• Производительность подачи стеклошариков в распылители контролируется одной кнопкой.
• Простая промывка после окончания выполнения работы.
• Отсоединение всей системы от фаркопа автомобиля после окончания работ осуществляется за несколько секунд.

Характеристики Road Lazer RoadPak

• максимальная производительность: 19 л/мин
• максимальное давление материала: 200 бар
• максимальное гидравлическое давление: 134 бар
• рабочее давление пневматического триггера: 5,5-14 бар
• мощность мотора Kohler: 18 л.с.
• емкость бака сгидравлическим маслом: 15 л
• емкость бака для стеклошариков: 204 л
• компрессорное масло: 9502 SAE 30W без моющих присадок
• гидравлическое масло утвержденное Graco: 169236, 207428 согласно ISO 46
• максимальная скорость нанесения разметки: 16 км/ч
• высота: 2,3 м
• вес:
  • система с одним насосом: 386 кг
  • система с двумя насосами: 431 кг
